Placa Colaborante ALCOR 75

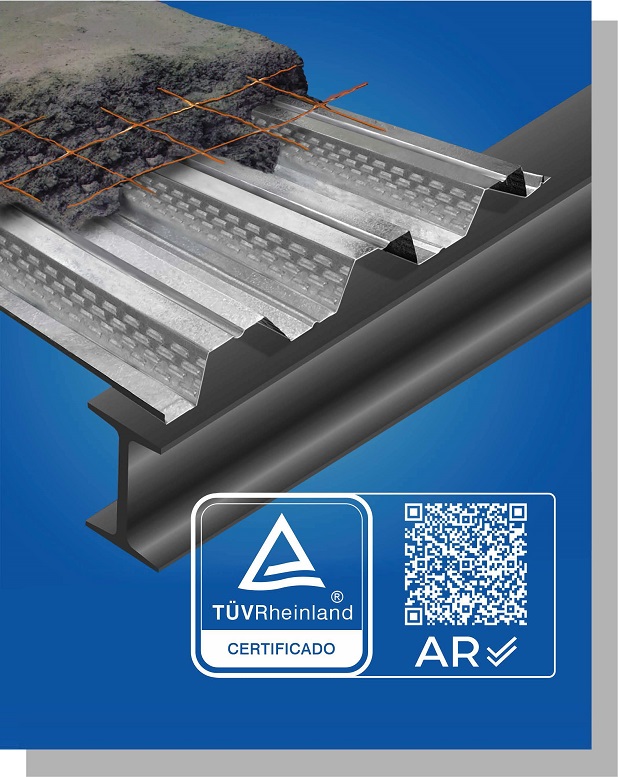

El sistema de Placas Colaborantes Alcor 75 (Steel Deck) aprovecha las características de una lámina de acero conformado sobre la cual se vierte el hormigón.
El comportamiento combinado entre el hormigón, una vez que este ha alcanzado su resistencia máxima estructural, y la placa de acero, permite obtener un sistema de losa estructural mixto muy conveniente para todo tipo de construcciones.
Producida en nuestra planta del Parque Industrial La Matanza a partir de bobinas de acero estructural Ternium certificado conforme Norma IRAM-IAS, U-214/ZAR 250 y Galvanizado Z 275 (G90) en espesores de acero base de 0,7, 0,9 y 1,25 mm.
De altura de onda de 75 mm (3”), avance útil de 850 mm y posee 3 nervios en forma de trapecios rigidizadores de grandes condiciones resistentes. Este diseño geométrico permite alcanzar mayores luces sin apuntalamiento e incrementar las propiedades resistentes efectivas, otorgando así mayor capacidad de carga.
Se fabrican en largos continuos a pedido, de cm. en cm., con el límite que establezca el medio de transporte disponible.
Ventajas
Las Placas Colaborantes Alcor 75 ofrecen ventajas significativas respecto a otros sistemas de entrepiso tradicionales. Entre ellas podemos resaltar:
- Facilidad constructiva. Sencilla y rápida instalación.
- Plataforma de trabajo segura en etapa constructiva.
- Menor consumo de hormigón.
- Más liviana con mayor resistencia estructural.
- Largos a medida.
- Su acabado inferior galvanizado permite evitar cielorrasos suspendidos. Se puede aplicar revestimientos in situ para mejorar su terminación según diseño arquitectónico.
- Fácil transporte.
- Se puede instalar sobre estructuras de acero, hormigón o madera.
- Funciona como diafragma para cargas horizontales.
- Garantía Estructural de Producto. Posee Certificación IRAM-INTI por el cumplimiento de las NORMAS IRAM-IAS U500-241 e IRAM-IAS U500-214.
- El uso de Pernos de Corte Autosoldables Nelson permite mayores sobrecargas, pudiendo también generar vigas compuestas en las que los pernos son la interface entre acero y hormigón.
Nuestro sistema combina bajos costos con óptimo comportamiento. El valor agregado se determina combinando los costos iniciales, los costos por vida útil y los asociados al comportamiento. El sistema minimiza el desperdicio de material, requiere menor volumen de hormigón que otros sistemas y por otro lado permite reducir el peso de la edificación, que se traduce en mayores ahorros de material en el resto de la estructura y a nivel de fundaciones.
Cumple tres funciones principales:
-
1. Armadura de flexión positiva
Colaborante en etapa estructural, ya que provee refuerzo positivo por flexión a la losa de hormigón en su etapa estructural. Reemplaza la armadura tradicional de barras de acero ADN 420. Según el espesor de la placa, capa de compresión y luces de apoyo, permite sobrecargas admisibles de más de 2.000 kg/m2. -
2. Encofrado Perdido Autoportante
Actúa como Plataforma de trabajo. Previo al fraguado del hormigón la placa soporta el peso del hormigón fresco y el personal trabajando, funcionando como un encofrado perdido autoportante que no requiere apuntalamiento temporal conforme los valores que señalan las tablas, lo que permite trabajar en varios niveles simultáneamente. -
3. Mayores luces sin apuntalamiento
El diseño geométrico de la Placa Colaborante Alcor 75 permite alcanzar mayores luces sin apuntalamiento y mayor capacidad de carga. Su altura de nervio de 75 mm (3”) incrementa las propiedades resistentes efectivas, calculadas según los estándares del Steel Deck Institute. Según el espesor de la placa, capa de compresión y luces de apoyo, permite sobrecargas admisibles de más de 2.000 kg/m2.
Garantía de Calidad estructural.
Producida en nuestra planta del Parque Industrial La Matanza a partir de bobinas de acero estructural Ternium certificado conforme Norma IRAM-IAS, U-214/ZAR 250 y Galvanizado Z 275 (G90) en espesores de acero base de 0,7, 0,9 y 1,25 mm.
Homologadas en base a ensayos realizados en el INTI — Instituto Nacional de Tecnología Industrial, conforme las siguientes normas:
> IRAM-IAS U-500 – 241.
> ANSI/SDI C-201 1 Standard for Composite Steel Floor Deck – Slabs, Ed. 2012.
> ANSI/SDI T-CD-2011 Test Standard for Composite Steel Deck – Slabs, Ed. 2012.
> SDI Composite Deck Design Handbook, Ed. Marzo 1997.
> ANSI/ASCE 3-91 Standard of Structural Design of Composite Slabs.
> ANSI/ASCE 3-91 Standard Practice for Construction and Inspection of Composite Slabs.
> ANSI 1996 Cold-formed Steel Design Manual, Ed. 1996.
> CIRSOC 303 Reglamento Argentino de Elementos Estructurales de Acero de Sección Abierta Conformados En Frío, Ed. 2009.
Sus tablas de cargas y apuntalamiento se basan en ensayos, pruebas y verificaciones efectuadas conforme lo disponen las normas mencionadas.
Estos procedimientos permiten garantizar a los profesionales su calidad estructural dando el imprescindible respaldo a su labor de especificación.
Adicionalmente y conforme la resolución N* 404/99 de la Secretaría de Industria y relativa a Productos de Acero para la Construcción, de cumplimiento obligatorio para su comercialización en todo el país, el producto ha sido Certificado con la Licencia de Marca de Conformidad por TÜV Rheinland Argentina y presentado ante la Dirección de Lealtad Comercial de la Sub-Secretaría de Defensa del Consumidor.
Puente Colgante Rosario – Victoria / Pernos Autosoldables Nelson ®.
Puentes Metálicos en Av. Gral. Paz
