Sistema de Empalmes Mecánicos ANCON

El uso de los Sistemas de Empalmes Mecánicos Ancon simplifica el diseño y la ejecución de las estructuras de hormigón armado, optimiza los tiempos de construcción y reduce significativamente la congestión de acero en secciones críticas, constituyendo la evolución tecnológica definitiva frente a los tradicionales empalmes por yuxtaposición (solape).

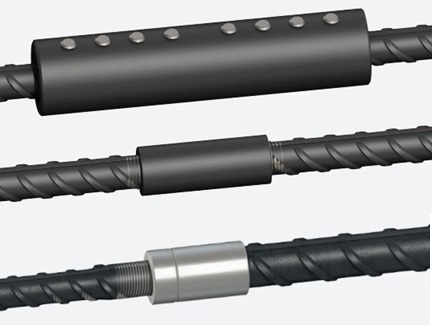

Existen tres soluciones de empalmes mecánicos:

-EMPALME MECÁNICO RÁPIDO – MBT

-EMPALME MECÁNICO ROSCA CÓNICA – TTS

-EMPALME MECÁNICO ROSCA PARALELA – BAR X-L

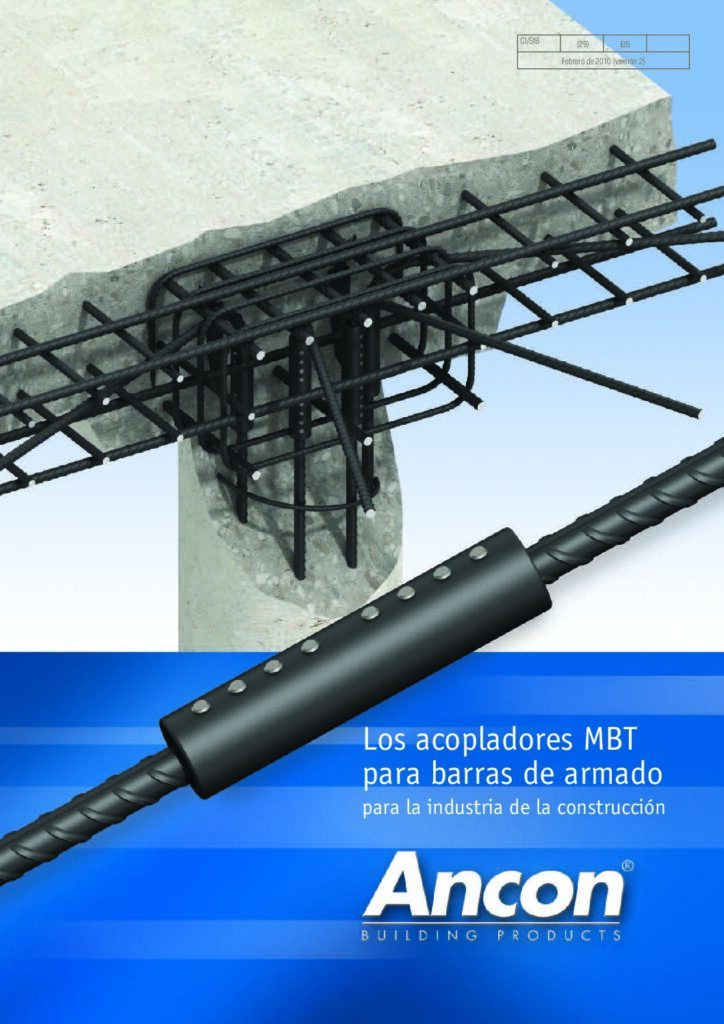

1. EMPALME MECÁNICO RÁPIDO – MBT

• Sistema de acoplamiento que no requiere preparación previa de la barra (sin roscado). La fijación se realiza mediante una cupla con tornillos fusibles de torque controlado.
• Reparaciones, adiciones estructurales, pelos de anclaje cortos o situaciones donde es imposible girar o roscar las barras en obra.

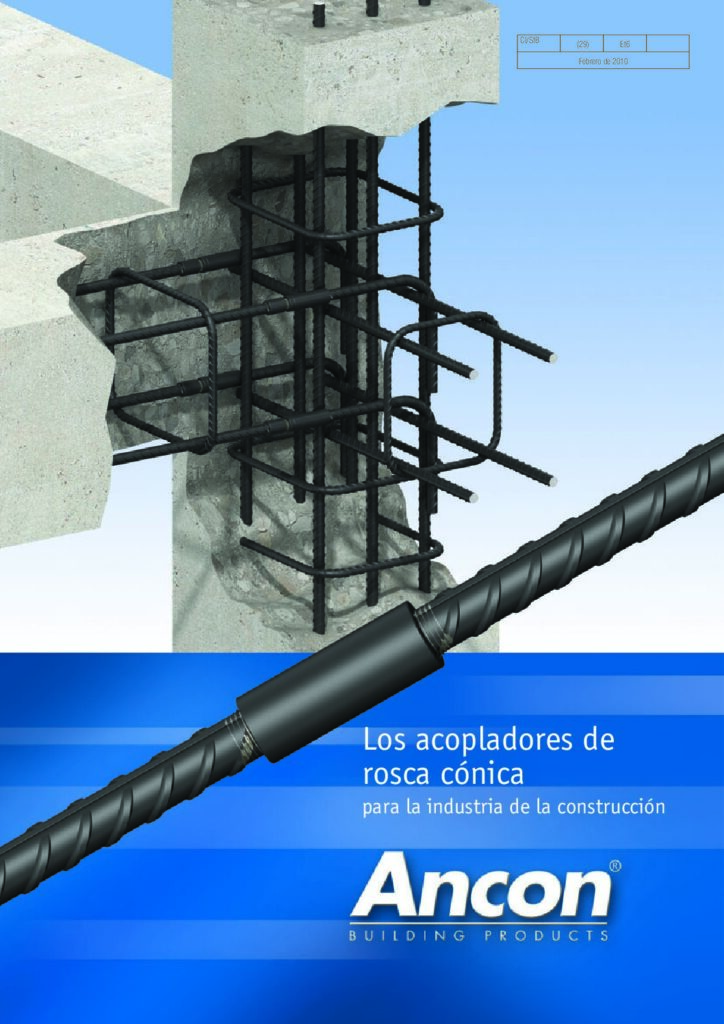

2. EMPALME MECÁNICO ROSCA CÓNICA – TTS

• Sistema que requiere el mecanizado de una rosca con perfil cónico en el extremo de la barra. Se vincula mediante una cupla interna con la misma conicidad.
• Continuidad de armaduras en columnas, tabiques y vigas de gran sección, destacando por su velocidad de montaje y autocentrado.

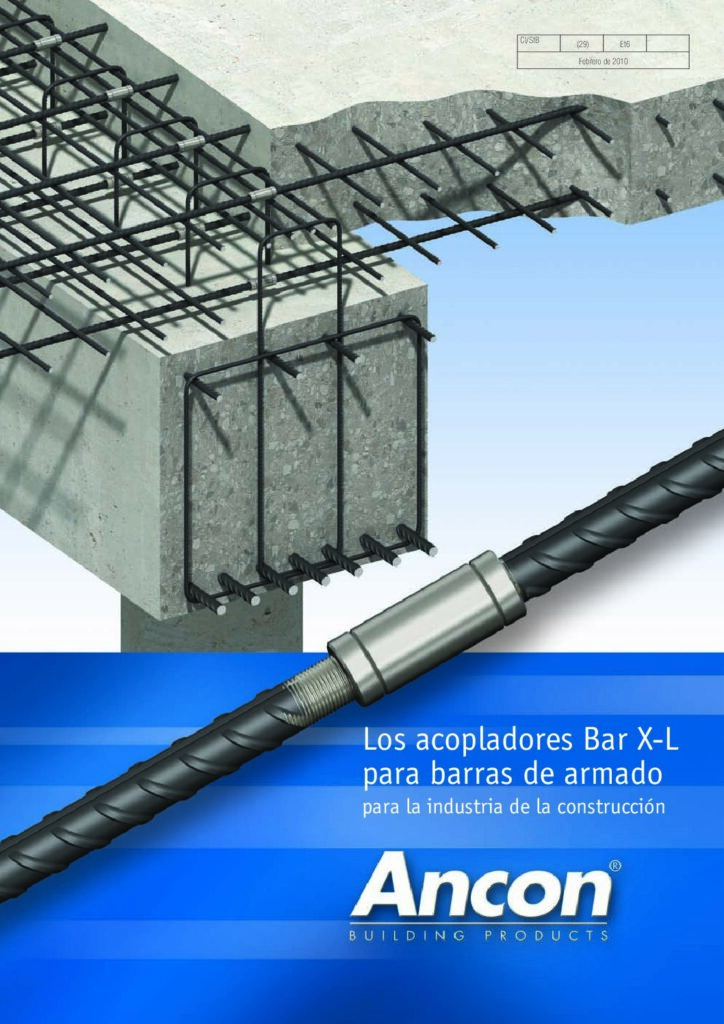

3. EMPALME MECÁNICO ROSCA PARALELA – BAR X-L

• Sistema que utiliza roscas cilíndricas de diámetro constante. Proceso de roscado por laminación. Suele requerir un recalcado previo en frío del extremo de la barra para no reducir su sección neta resistente.
• Uniones de alta precisión y empalmes de posición, donde ninguna de las dos barras puede girar libremente.
